Датчик Active Target Live Sonar

Позволяет сканировать толщу воды в реальном времени, наблюдая за движениями приманки и рыб на экране картплоттера Lowrance. Совместим с сериями Lowrance Elite FS, Lowrance HDS Carbon, Lowrance HDS Live.

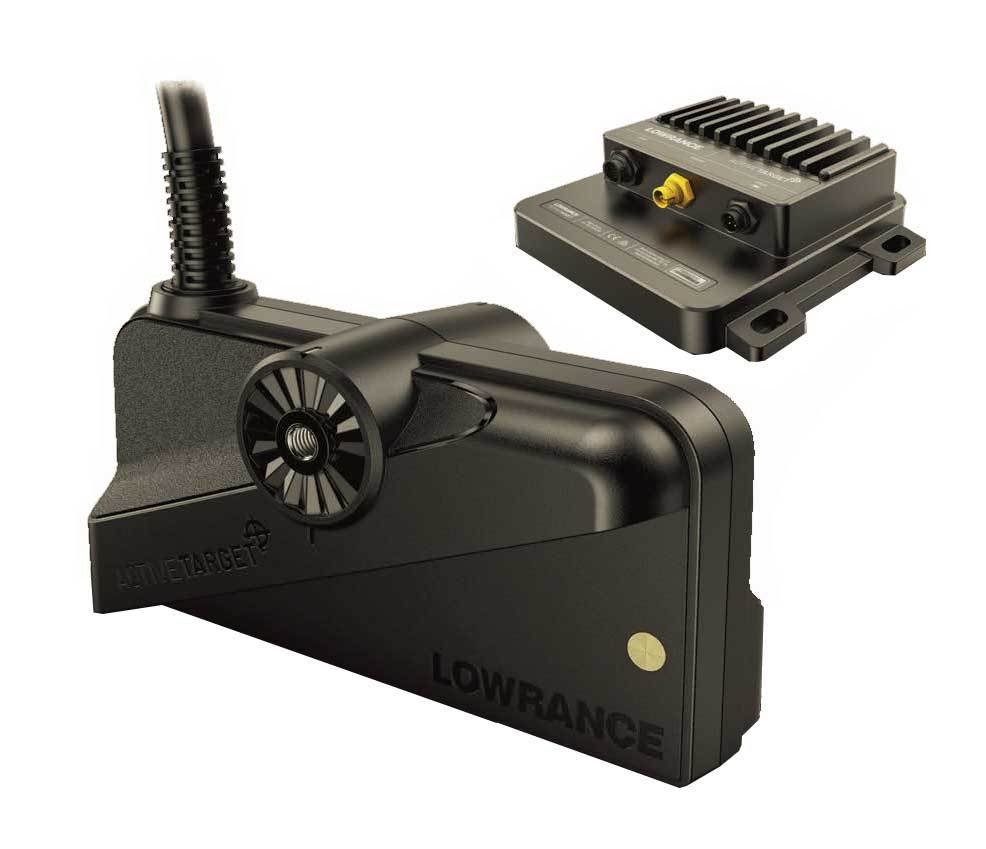

Датчик Lowrance Active Target Live Sonar - это новинка 2021 года от компании Lowrance. С помощью этого датчика можно наблюдать в реальном времени за движениями рыбы и приманки в толще воды. Можно сказать, что Active Target это УЗИ толщи воды. Датчик устанавливается на транец, на носовой электромотор или на ногу электромотора. Во втором и третьем случае случае можно направлять датчик в разные стороны просматривая разные направления в поисках рыбы.

Датчик Active target может использоваться  в трех режимах, режим работы датчика зависит от способа его установки.

1. Впередсмотрящий режим (Forward View)

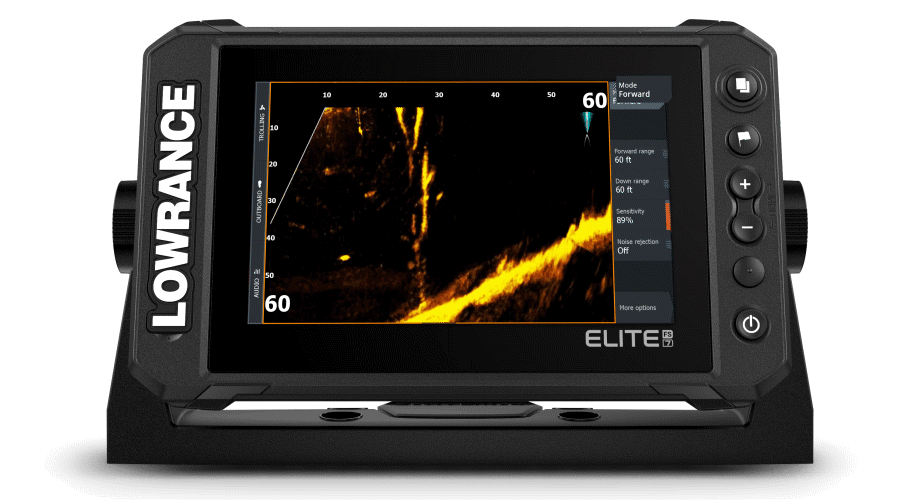

В этом режиме датчик сканирует узкий в горизонтальном направлении и широкий в вертикальном вертикальном направлении  сектор впереди себя. Этот режим подходит для четкого определения положения рыбы относительно лодки. На верхнем рисунке показан луч от датчика, на нижнем - живое изображение на экране совместимого картплоттера. В режиме Forward View на экране отображается вид на толщу воды сбоку, датчик расположен на экране сверху и чуть слева. Обратите внимание на движение приманки, рыбу, поклевку и вываживание.

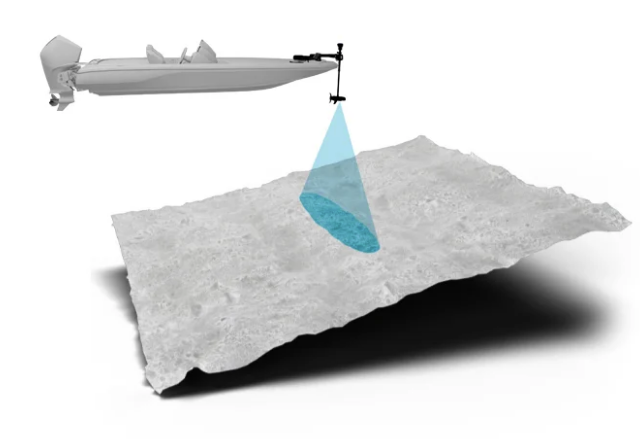

2. Внизсмотрящий режим (Down View)

В этом режиме датчик сканирует узкий сектор под собой (некий аналог нижнего сканирования DownScan, но изображение на экране меняется в реальном времени). Этот режим используется для того, чтобы знать глубину под лодкой и четко понимать какие предметы  находятся под лодкой. Можно использовать его и вместе с вертикальным блеснением.

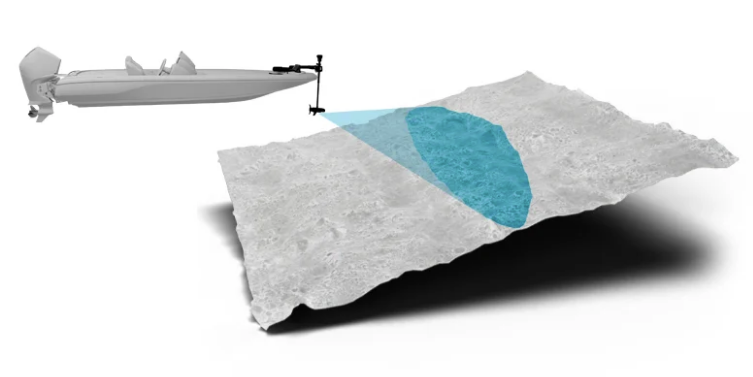

3. Поисковый режим (Scout View)

В этом случае сектор обзора ориентирован вперед и горизонтально. Изображение на экране представляет собой вид сверху (чем-то похоже на вид бокового сканирования Side View), все рыбы будут видны на фоне дна. Этот режим очень удобен для быстрого выяснения положения предметов на дне вокруг вашей лодки и для быстрого выбора направления заброса.

Способы установки

В комплект поставки датчика Active Target входят крепления для установки на троллинговый мотор и на ногу троллингового мотора в режимах Forward View, Down View, Scout View. Крепеж для монтажа на транец в комплект поставки не входит, его можно приобрести дополнительно.

	Установка на ногу электромотора, годится для всех трех режимов: Forward View, DownView, Scout View.
	Установка на мотор, годится для режима Scout View.
	Установка на мотор, годится для режимов Forward View, Down View.

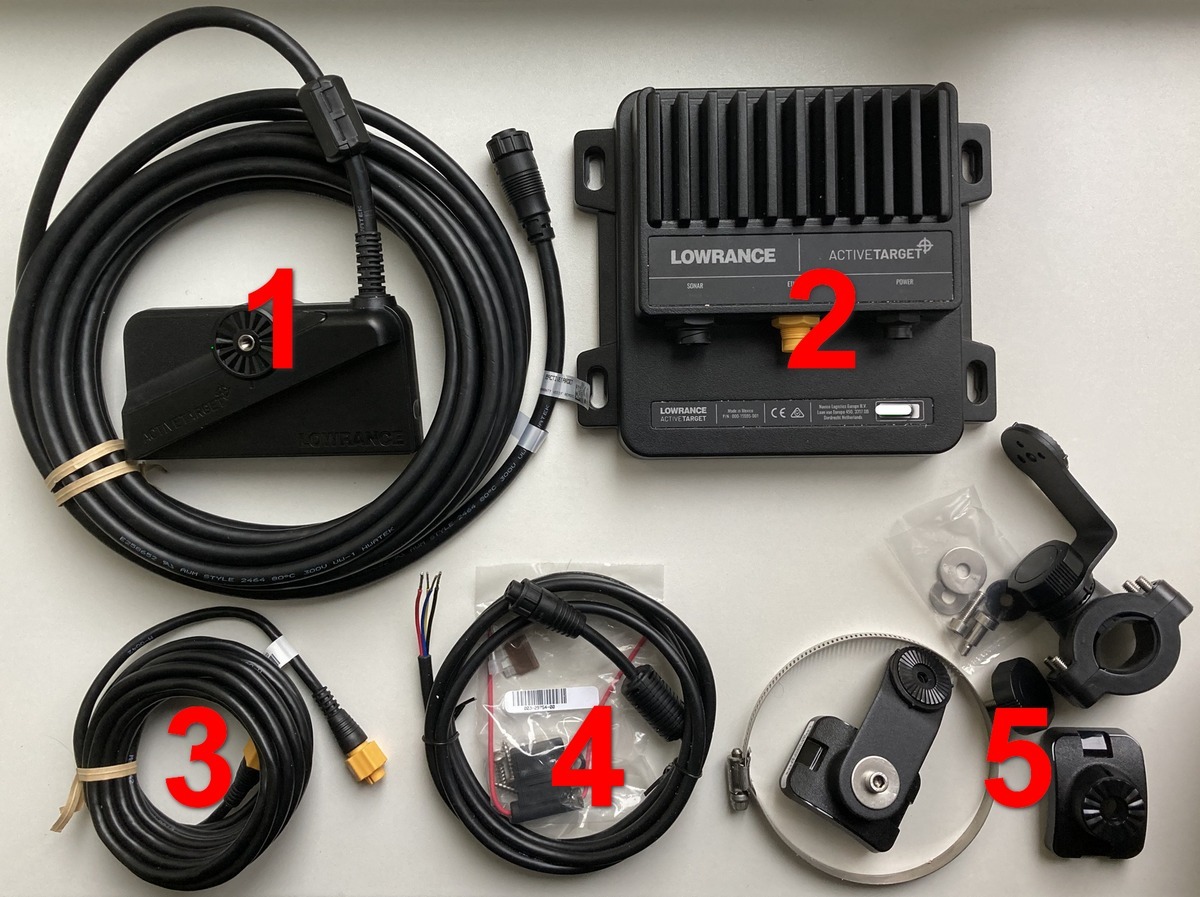

Комплект поставки датчика Active Target Live Sonar

1. Датчик Active Target Live Sonar;

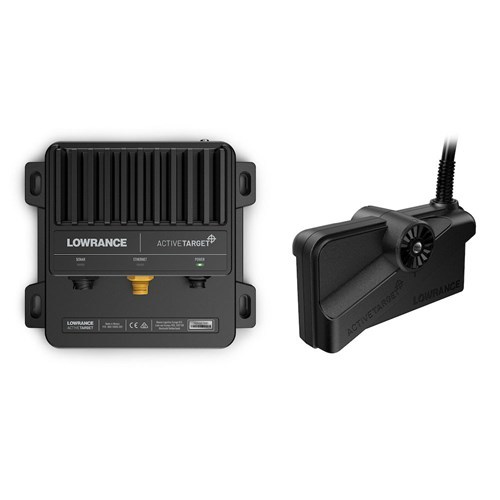

2. блок обработки сигнала Active Target;

3. кабель Ethernet 4,5м для подключения блока обработки сигнала к совместимому картплоттеру (Elite FS, HDS Carbon, HDS Live);

4. кабель питания и предохранитель;

5. кронштейны крепления к электромотору.

Подключение к картплоттеру

Датчик Active Target подключается к совместимомому мультифункциональному дисплею (MFD) Lowrance через блок обработки сигнала в разъем Ethernet по следующей схеме.

Датчик Lowrance Active Target Live Sonar совместим с дисплеями серии Lowrance Elite FS, Lowrance HDS Carbon, Lowrance HDS Live.
