Кронштейн для монтажа датчика с боковым обзором Lowrance AI3-1, Totalscan, 3D под дно лодки

Подходит для датчиков Lowrance Active Imaging 3-in-1, Totalscan, LSS-2, StructureScan3D.

Данный комплект предназначен для случаев, когда нога подвесного мотора затеняет один из лучей бокового обзора. Это обычная проблема для надувных ПВХ-лодок и небольших катеров.

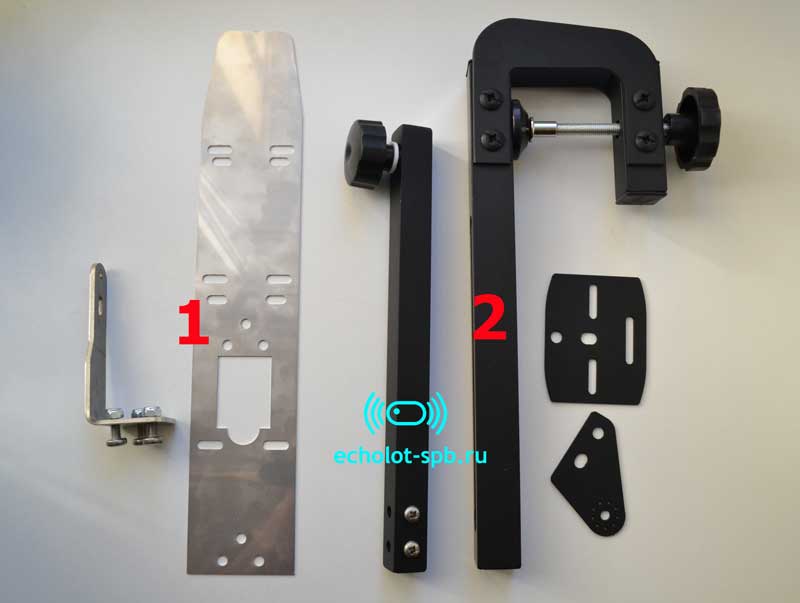

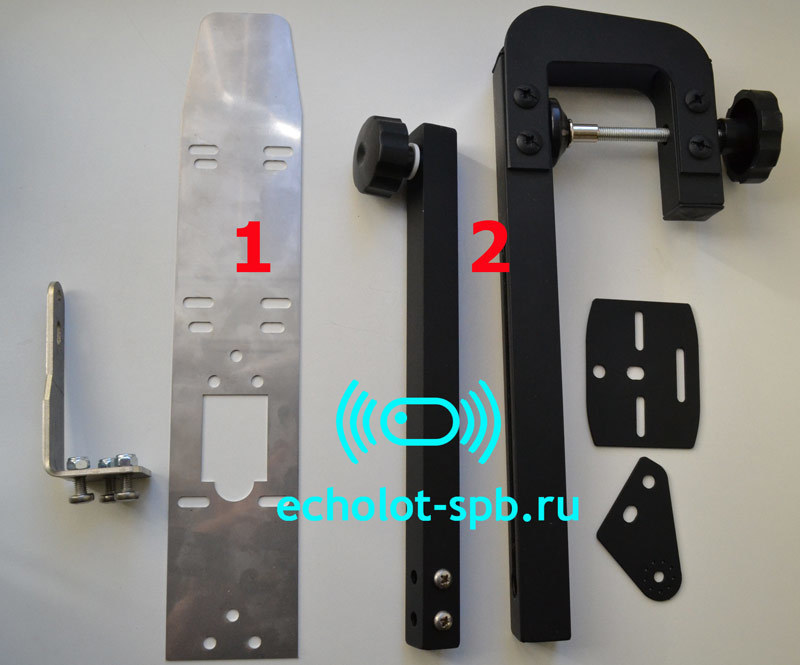

В комплект входят:

1. Пластина из нержавеющей стали с Г-образным кронштейном для монтажа.

2. Кронштейн для установки на транец ПВХ-лодки. В комплект его поставки входят площадки для крепления различных типов датчиков, но они в дальнейшем не понадобятся.

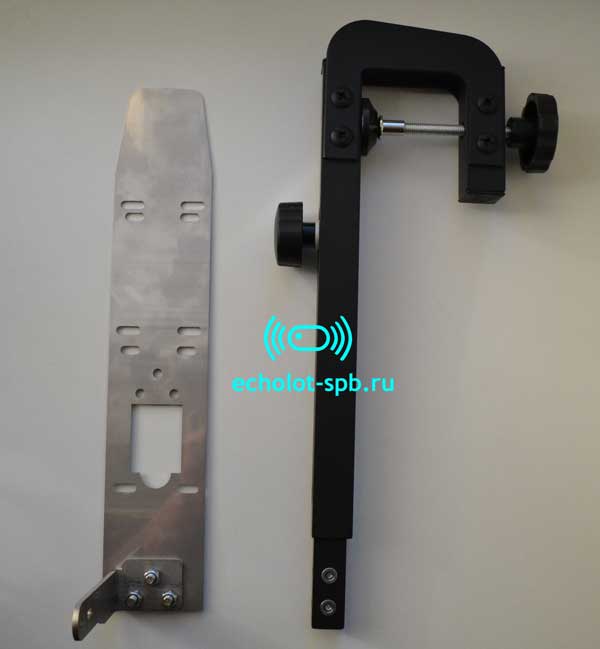

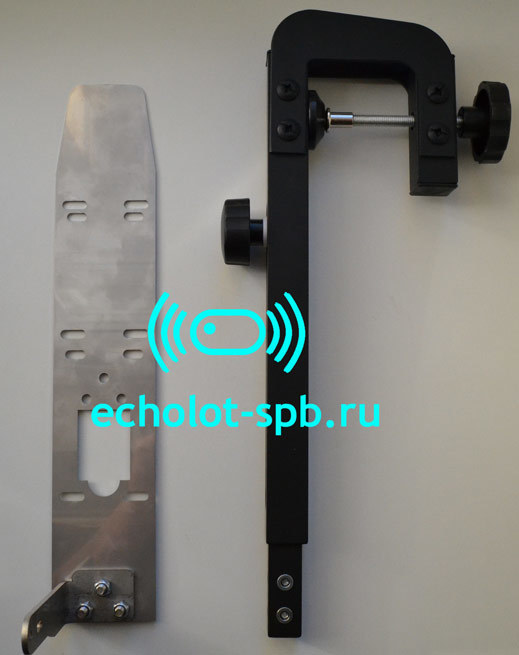

Сборка происходит следующим образом: cначала привинчиваем Г-образный кронштейн к пластине (кронштейн и крепеж выполнены из нержавеющей стали); затем собираем кронштейн для установки на транец.

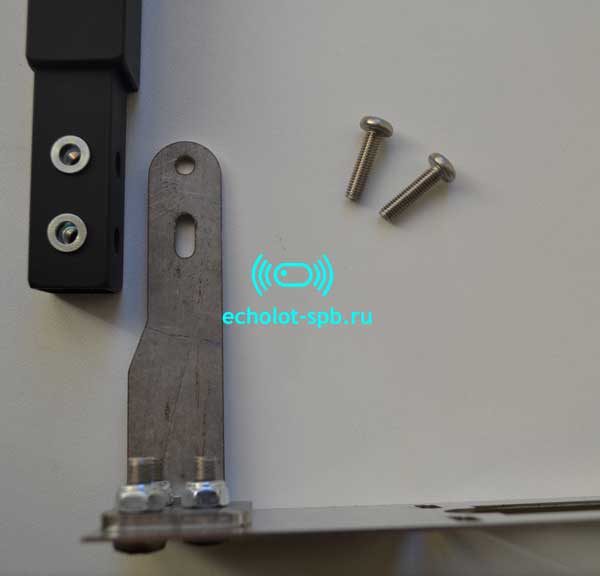

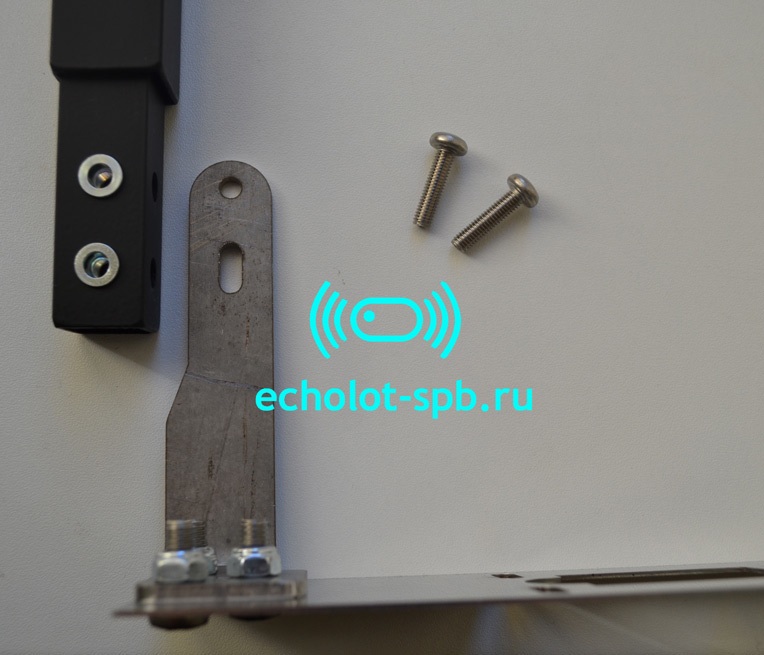

Далее соединяем Г-образный кронштейн с кронштейном для установки на транец с помощью входящих в комплект болтов.

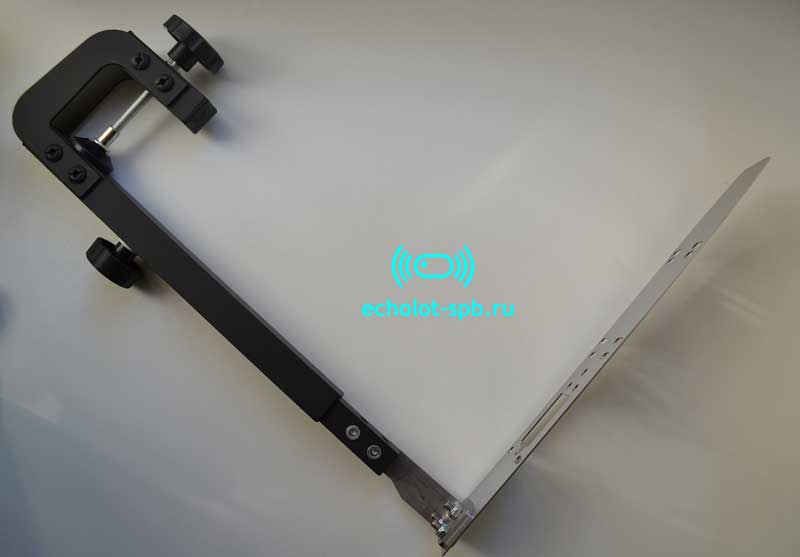

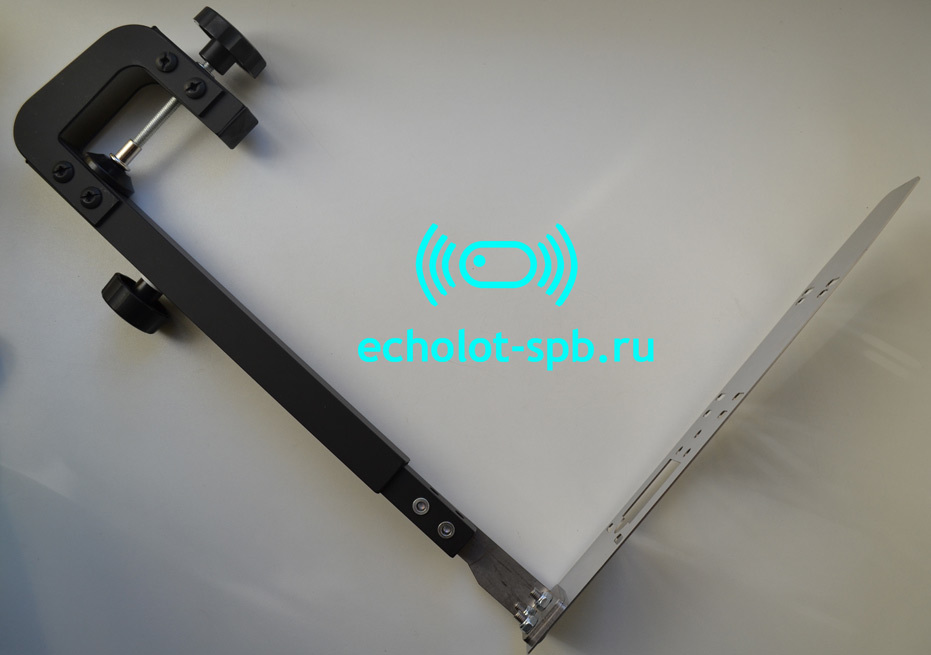

Конструкция в сборе показана на фотографии ниже.

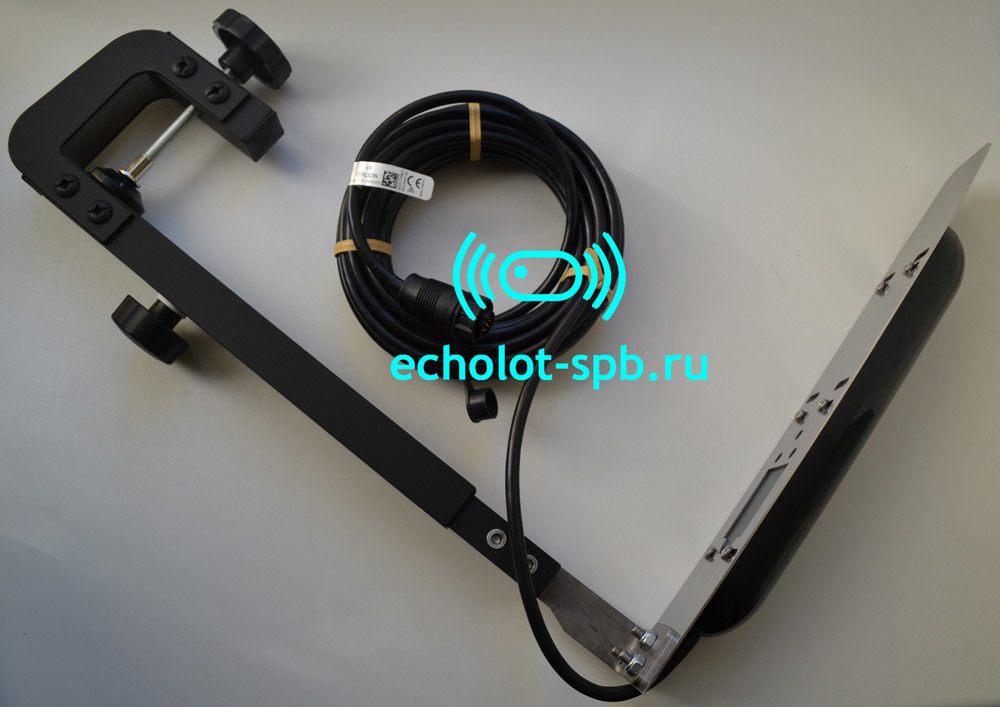

Осталось установить на нее датчик с боковым обзором, для этого используются болты, входящие в комплект поставки датчика.

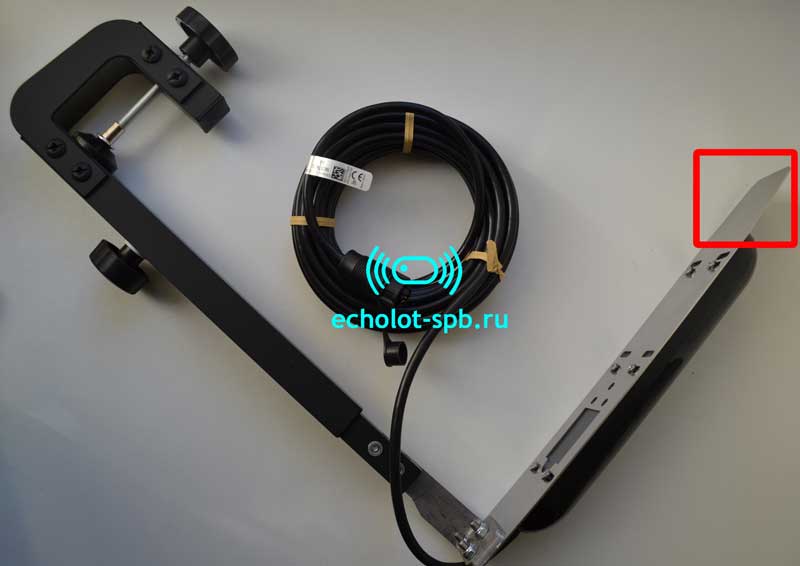

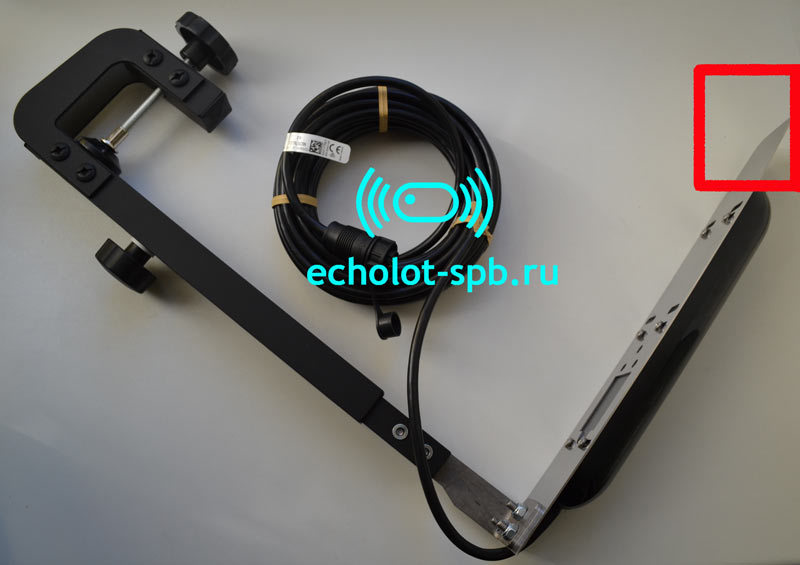

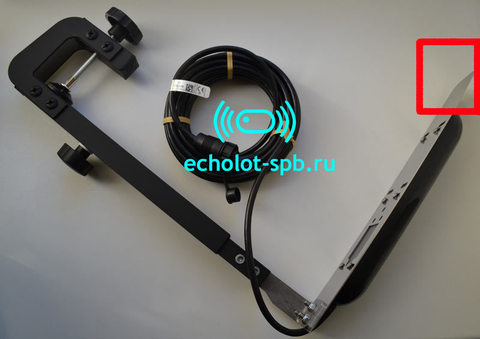

ВАЖНО!!! Конец пластины, обведенный красным, необходимо вставлять в карман, приклеенный к дну лодки. Без этого конструкция работать не будет, так как набегающий поток выгнет пластину.

В пластине имеются отверстия под установку датчиков Active Imaging 3-in-1, Active Imaging 2-in-1, Totalscan, LSS, LSS-2, StructureScan3D.

Обратите внимание, что Г-образный кронштейн ориентирован по отношению к набегающему потоку ребром, что практически исключает брызгообразование.

Данная конструкция обеспечивает жесткую и надежную установку датчиков с боковым обзором и их отличную работу при условии использования с карманом. Однако пользователю следует помнить, что при таком способе установки датчики становятся более уязвимыми при ударах о препятствия. Используйте данный вариант установки на свой страх и риск.
