Кронштейн для монтажа датчика с боковым обзором Garmin GT56UHD-TM под дно лодки

Данный комплект предназначен для случаев, когда нога подвесного мотора затеняет один из лучей бокового обзора датчика Garmin. С помощью этого комплекта можно разместить датчик под днищем лодки.

В комплект входят:

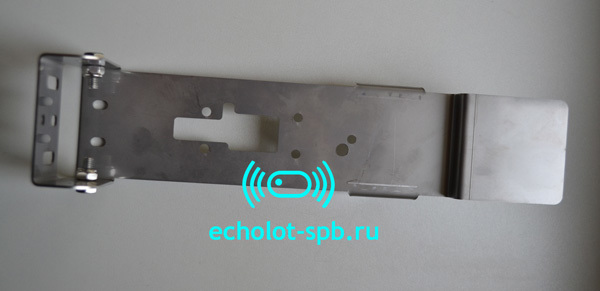

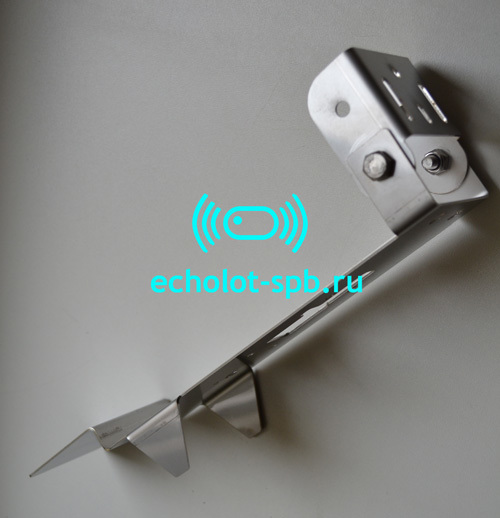

1. Кронштейн из нержавеющей стали для монтажа датчика. На нем имеются элементы, защищающие датчик от ударов.

2. Кронштейн для установки на транец ПВХ-лодки. В комплект его поставки входят площадки для крепления различных типов датчиков, но они в дальнейшем не понадобятся.

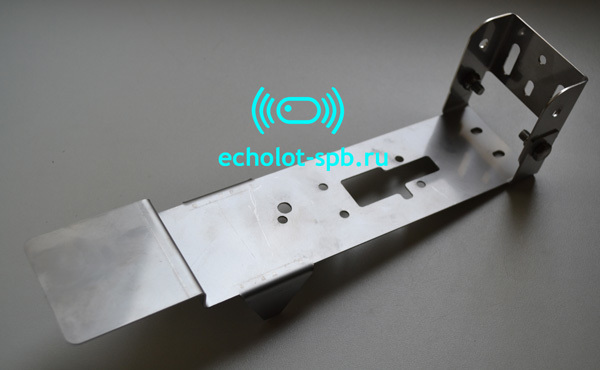

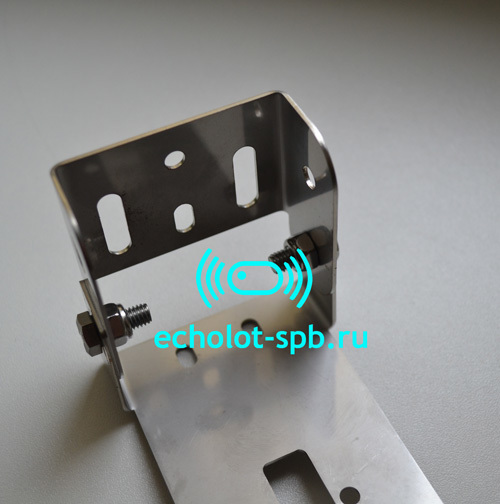

Сборка происходит следующим образом: cначала собираем кронштейн для установки на транец, а затем привинчиваем к нему кронштейн из нержавеющей стали. Конструкция в сборе показана на фотографии ниже.

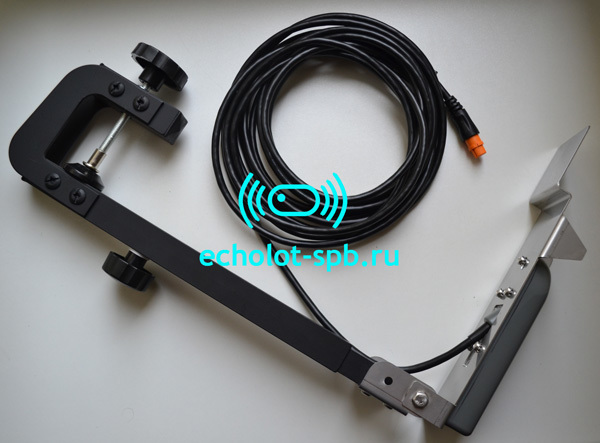

Осталось установить на нее датчик с боковым обзором. Кабель датчика пропускается в специальное отверстия в металлической пластине.

После этого датчик жестко соединяется с пластиной с помощью входящего в стандартную поставку комплекта винтов.

ВАЖНО!!! ВЕСЬ конец пластины, обведенный красным, необходимо вставлять в карман, приклеенный к дну лодки. Без этого конструкция работать не будет, так как набегающий поток выгнет пластину.

Данная конструкция обеспечивает жесткую и надежную установку датчиков с боковым обзором и их отличную работу при условии использования с карманом. Однако пользователю следует помнить, что при таком способе установки датчики становятся более уязвимыми при ударах о препятствия. Используйте данный вариант установки на свой страх и риск.
