В преддверии зимы участились вопросы владельцев эхолотов Garmin о том, какой зимний датчик лучше выбрать. В этой статье мы сравниваем три зимних датчика от Garmin: DUAL BEAM IF, GT8HW-IF и GT10HN-IF. Других датчиков для зимы Garmin не выпускает.
Зимние датчики отличаются от летних прежде всего дизайном. Они имеют форму конуса, крепящегося к кабелю в своей вершине. Излучатель расположен в основании датчика, и датчик в лунке автоматически ориентируется так, чтобы излучать ультразвуковые импульсы вертикально вниз. Очень важным преимуществом зимних датчиков перед летними является то, что кабель у зимних датчиков сделан из более мягкого материала, который в отличие от кабеля летних датчиков не дубеет и не трескается на морозе. Зимние датчики опускаются в лунку и фиксируются около нижней границы льда с помощью передвигаемого по кабелю поплавка. Датчики dual beam if и GT8HW-IFс 4-пиновым разъемом напрямую подходят ко всем эхолотам серий Striker, Striker Plus, Striker Vivid, а также к некоторым младшим эхомапам (43cv, 53cv, 73cv). Для других эхолотов потребуется переходник. Датчик GT10HN-IF оснащен 8-пиновым разъемом, в комплекте имеется переходник c 8 пин на 4 пин.
Все характеристики трех датчиков (частоты, ширины лучей, глубины) сведены в нижеприведенной таблице. Если размеры таблицы в вашем браузере искажены, можно кликнуть на ней правой кнопкой мыши и сохранить на свой компьютер, чтобы потом посмотреть ее без искажений.
Рис. 1. Сравнительная таблица зимних датчиков Garmin: dual beam if, gt8hw-if, gt10hn-if
Какие выводы мы можем сделать по этим данным?
1. Датчик dual beam if (двухлучевой классический сонар *) без CHIRP **) )подойдет тем, кто ловит на действительно больших глубинах, и это прежде всего Байкал.
2. Для водоемов европейской части России подходит любой датчик. GT8 и GT10 дают более высокое качество изображения, чем dual beam if, из-за имеющейся технологии CHIRP, но имеют более узкие лучи. На течении это может быть критично: блесну или мормышку просто вынесет из луча.
3. Назначение датчика GT10HN-IF нам понятно не до конца. Зачем для зимней рыбалки нужен такой узкий луч — загадка. Единственное осознанное применение, которое приходит нам в голову, это ловля в водоемах без течения с резким, изменчивым рельефом, чтобы с одной стороны мертвая зона была бы минимальной, а с другой стороны приманку не выносило бы из луча течением. В остальных случаях с нашей точки зрения датчики Dual beam if и GT8HW-IF предпочтительнее.
4. Резюме:
а) Байкал и моря - dual beam if;
б) неглубокие (до 150 метров) водоемы с плавным рельефом - GT8HW-IF;
в) неглубокие (до 150 метров) водоемы без течения с крутым рельефом - GT10HN-IF.
В завершении ответим на вопрос: можно ли зимой использовать летние датчики, входящие в комплект поставки эхолота? Ответ - МОЖНО, НО:
1. Кабель летних датчиков не рассчитан на эксплуатацию в условиях низких температур! Поэтому нужно следить за кабелем, бережно к нему относиться, не перегибать, чтобы он не потрескался.
2. В отличие от зимних датчиков, летние датчики придется фиксировать в лунке с помощью дополнительного кронштейна.
3. Летние датчики имеют большие размеры. Например длина GT20-TM, GT52HW-TM и GT54UHD-TM составляет 15 см БЕЗ КРОНШТЕЙНА. Длина датчика GT56UHD-TM и того больше. Нужно придумывать (или искать) кронштейн, который позволит погружать датчик через лунку в сложенном состоянии и раскладывать датчик подо льдом.
Резюме: пользоваться можно, но это неудобно.
Приобрести зимние датчики Garmin по низкой цене Вы можете в нашем интернет магазине!
Примечания/ликбез
*) Классический сонар
Особенность этой технологии эхолокации в том, что датчик излучает сигнал в форме конуса. Выглядит это примерно так:
Рис.2 Классический двухлучевой эхолот
Здесь показан пример двухлучевого эхолота с лучами 20 и 60 градусов. Более широкий луч просвечивает больший объем воды и видит больше рыбы. Зато в этом луче не видеть ничего на дне, кроме плавного изменения глубины, все детали дна замываются. Узкий луч рисует дно более подробно, чем широкий, но рыбу ищет хуже.
*)) ЧТО ТАКОЕ ТЕХНОЛОГИЯ CHIRP
CHIRP – это не про луч, а про частоту излучения сигнала. CHIRP расшифровывается как Compressed High-Intensity Radiated Pulse - сжатый высоко-интенсивный излученный импульс. Эхолот без CHIRP излучает короткие импульсы на одной частоте. Эхолот CHIRP излучает более длинный сигнал в диапазоне частот (частотно-модулированный сигнал).
Что это дает рыболову? Прибор обрабатывает отраженный сигнал сразу на нескольких частотах и извлекает из него больше информации. По утверждению производителей при этом улучшается шумоподавление, растет чувствительность, становится возможным различать рядом стоящих отдельных рыб (улучшается разделение целей). На практике же разница между эхолотами без CHIRP и с ним невелика, особенно на небольших глубинах. По крайней мере нам не удалось найти источники, в которых ясно демонстрируется безоговорочное преимущество CHIRP в сравнительном анализе с эхолотом без CHIRP.

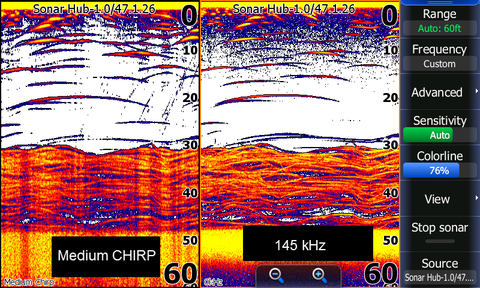

Рис. 3 Сравнение CHIRP и не CHIRP
На рис. 3 показан пример сравнения . Слева – картинка с CHIRP, справа – с обычного эхолота на частоте 145 кГц. Никакой разницы не видно. У дна стоит стая некрупной рыбы.
В настоящее время практически все эхолоты используют технологию CHIRP, причем как в классическом сонаре, так и в нижнем и боковом сканированиях.
